產品特點：

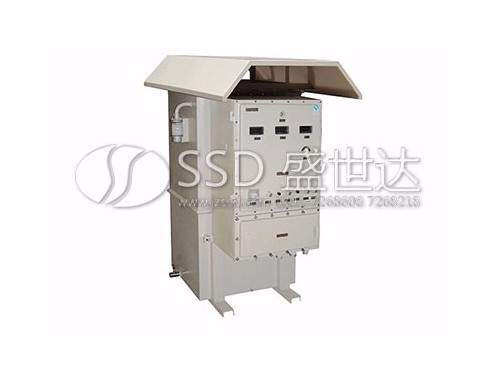

設備采用油浸型機柜和隔爆型控制柜相結合的結構，使設備整體上達到國標《爆炸性氣體環境用電氣設備》的要求。

具有運行狀態自動切換的功能，當由于外界的原因儀器不能實施恒電位保護時，將自動切換到預先設定的電流值實施恒電流保護；當無法實施恒流保護時，將自動切斷輸出。

具有抗干擾及防雷性能，大大提高了設備運行的可靠性。

具備自檢功能，便于判別故障原因。

儀器采用按鍵式操作，多數碼表多參數同時顯示，操控簡便直觀。

具備工作參數和工作狀態遠傳；工作方式和給定值遠控的功能，便于與計算機連接，實現智能化管理。

運行條件

環境溫度：-30℃～+50℃；

相對濕度：15%～90 %；

大氣壓力：86KPa～106 KPa；

供電電源：?jiǎn)蜗?20×(1±10%) V、三相380×(1±10%) V、50×(1±5%) Hz；

負載等級：I級；

防爆等級：Exod IIB T5；

防護等級：IP65。

1.一般要求

整機電氣零件、元器件的安裝和接線以及殼體質量應符合相關的國家安全標準的要求和本產品設計圖樣的規定。

整機表面不應有明顯的凹痕、裂紋、變形等現象，表面涂層不應有起泡、龜裂、脫落和磨損；金屬零件不應有銹蝕和其它機械損傷。

2.安全要求

絕緣電阻

電源輸入端對機殼間的絕緣電阻應不小于10MΩ。

“零位接陰”對機殼間的絕緣電阻應不小于10MΩ。

“陰極”對機殼間的絕緣電阻應不小于10MΩ。　抗電強度

儀器的電源輸入端與機殼間可承受1500V、50Hz歷時1min的試驗電壓。不應出現閃絡或擊穿現象。

3.功能要求

3.1手動切換功能

可手動對儀器進行恒電位和恒電流工作狀態的相互切換。

3.2自動切換功能

若儀器在恒電位狀態下不能正常工作，持續時間超過20秒后，應能自動切換為恒電流工作狀態。

3.3自檢功能

不接外負載時，儀器選擇“自檢”工作狀態，儀器在恒電位及恒電流狀態下均應正常工作；恒電流狀態下，當輸出電壓指示超過(12±2 ) V時，應自動停止工作以保護機內負載。

3.4故障自動關機

當儀器在工作中出現故障時，紅色指示燈亮，儀器將自動停止工作，并發出報警鳴音，持續1~2分鐘后工作狀態指示燈滅。

3.5恢復功能

電源中斷后恢復供電，儀器可在原設定的保護電流值下恒電流工作。

3.6過流保護功能

當輸出電流達到額定值的105%~110%時，儀器應自動切斷輸出電流，當過流原因消除后，約過5秒鐘儀器應自動恢復輸出。

3.7斷相保護功能

當三相電源斷開任何一相時，儀器自動停止工作。

3.8過熱保護功能

儀器內冷卻油溫度達到(85±5)℃時，儀器應能自動切斷輸出。

3.9漏油保護功能

當冷卻油滲漏使油位低于指示線時，儀器應能自動切斷輸出。

3.10工作參數遠傳

儀器分別采集輸出電壓、輸出電流、保護電位等參數遠傳至計算機，傳輸精度應優于±1%。

3.11遠控給定

儀器在恒電位工作方式下可由遠控計算機設定控制電位值，或在恒電流工作方式下預設恒流值，遠控精度應優于±1%。

3.12遠控工作方式

計算機可遠程控制儀器開機或關機；遠程控制儀器工作于恒電位或恒電流狀態；遠程控制儀器的給定值是遠控或內控。

3.13工作狀態遠傳

儀器油溫低于85℃或高于85℃，對應傳送“油溫正?！被颉坝蜏剡^(guò)高”；

電源三相正?；蛉毕啵瑢?duì)應傳送“電源無缺相”或“電源缺相”；

電源電壓波動小于±15%或大于±15%，對應傳送“電源電壓正?！被颉半娫措妷寒惓！?；

輸出電流小于額定值的105%或大于額定值的105%，對應傳送“輸出無過流”或“輸出過流”；

輸出電壓小于額定值的110%或大于額定值的110%，對應傳送“輸出無過壓”或“輸出過壓”。

3.14性能要求

輸出電壓及輸出電流范圍

輸出電壓的可調范圍不窄于2%U_dN～U_dN(V)；輸出電流可調范圍不窄于1%I_dN～I_dN(A)。

3.15恒電位控制范圍

儀器工作于恒電位方式，恒電位值應在0mV～-3000mV范圍內連續可調。

3.16恒電位精度

儀器工作于恒電位方式，保護電位在0mV～-3000mV范圍的恒電位精度應優于5mV。

3.17輸入阻抗

參比輸入端的輸入阻抗應不小于2MΩ。

3.18抗工頻干擾特性

在參比電極相對被保護體陰極之間加入50Hz、50V干擾電壓，保護電位值的變化不大于5mV。

3.19恒電流設定范圍

儀器工作于恒電流方式，控制電流應在1%I_dN～I_dN 的范圍內連續可調。

3.20恒電流精度

儀器工作于恒電流方式，在2.5.6 規定的恒電流工作范圍內，恒電流的精度應優于1%±20mA。

3.21紋波系數

儀器處于額定輸出狀態，其紋波系數應不大于15%。

3.22雷擊保護

在儀器的陽極端、陰極端、參比端施加幅度1.5~2.0萬伏，重復周期為1~5(s)，脈沖寬度為25μs的脈沖波，時間為1min，儀器應能正常工作。

3.23漂移

儀器在額定工作狀態下連續工作24h，保護電位值的變化應不大于10mV，恒流值的變化應不大于1%。

3.24 指示及操作

儀器裝有高精度的數字表，可同時顯示輸出電壓、輸出電流、保護電位等參數， 顯示精度優于0.5%。同時儀器采用變色指示燈顯示各個工作狀態。

 儀器的各工作方式采用按鍵式操作。

3.25 接線柱、接線端

儀器接線箱裝有交流電源輸入、輸出陽極、輸出陰極、零位接陰、參比輸入、通訊網線等接線柱接線端，接線柱的大小滿足連接線橫截面積的要求即儀器輸出規格要求。

3.26機殼及涂鍍

機箱表面采用靜電噴塑防腐處理，防護等級IP65。

 外型尺寸：890（寬）×1600（高）×1150（深）

 冷卻油：25號變壓器油（GB2536-90），520（升）

重量：約1000kg

產品規格
