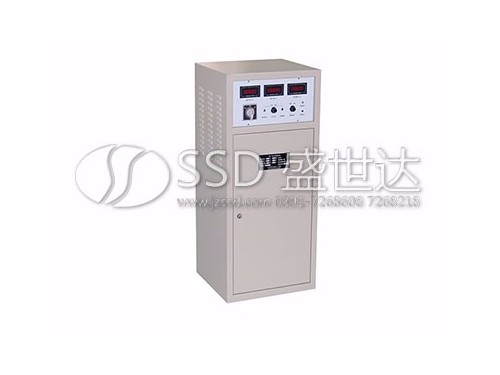

產品介紹

1主要技術性能

1.1 環境條件

2.1.1 工作溫度：－15℃～＋45℃；

1.1.2 儲存環境溫度：－40℃～＋55℃；

1.1.3 相對濕度：20％～90％RH；

1.1.4 大氣壓力：60KPa～120Kpa；

1.2 安全要求

1.2.1 絕緣電阻：儀器的電源進線相對機殼的絕緣電阻不小于10MΩ。

1.2.2 抗電強度：儀器的電源進線對機殼能承受1500V（有效值），50Hz的試驗電壓， 歷時1min不出現閃絡和擊穿。

1.2.3 隔離耐壓：儀器的“零位接陰”端子對 “遠控通斷信號”端口能承受750V（有效值）、50Hz的試驗電壓，歷時1min，不出現飛弧或擊穿現象。

1.3 儀器印刷板采用三防處理，防潮、防鹽霧、防細菌。

1.4 儀器設計壽命：不小于20年。

1.5 使用電源：交流單相AC220V±10％ 50Hz±10％，當輸入電壓為標稱值的110% 時儀器能正常工作。

1.5.1 電源輸入特性：電網在額定電壓±10％、50Hz±10％范圍內變化，保護電位值的變化小于5mV。

1.6 儀器額定輸出電壓0～50V，額定輸出電流0～30A。

1.7 采用可控硅整流元件，恒電位儀滿負荷時紋波系數不大于2％。

1.8 運行狀態：長期連續運行。

1.9 運行模式：手動調節運行模式、恒電位運行模式、恒電流運行模式、通斷運行模式。

1.9.1 手動運行模式：手動連續調節輸出電流。

1.9.2 恒電位運行模式：恒電位控制范圍可在0mV～－3000mV范圍內連續可調。

1.9.3 恒電位精度：精度5mV。

1.9.4 保護電位漂移：儀器在額定狀態運行，保護電位值變化不大于5mV。

1.9.5 恒電流運行狀態

當參比電極失效或儀器內部自控線路損壞等原因不能恒電位工作時，儀器從恒電位工作狀態自動切換到恒電流工作狀態，恒電流值可在額定值的1%～100%范圍內預先設定，恒流精度優于1﹪。

1.9.6 報警功能：當儀器出現異常時，自動聲光報警。

1.9.7 抗干擾特性：在“參比電極”端子與“零位接陰”端子之間加入交流30V或直流24V 干擾電壓，儀器能正常工作，保護電位值的變化不大于5mV。

1.9.8 軟啟動：儀器具有軟啟動功能，開機時，輸出電流緩慢增加，直至達到預控值，無沖擊電流現象。

1.10 參比輸入阻抗： 輸入阻抗大于1MΩ。

1.11 電位誤差報警功能：當保護電位偏離控制電30mV～100mV時，儀器能聲光 報警。

1.12 過流保護：當輸出電流為102％～110％額定輸出電流值時，儀器自動進入限流 工作狀態，并發出聲光報警。

1.13 儀器在電源輸入端和輸出端裝有熔斷器，當出現輸出過載或短路時，切斷電源。

1.14 斷電測試功能

1.14.1 具有手動控制和遠程控制陰極保護工作狀態的功能，即連續供電工作狀態和測 試期間間歇輸出（通12S，斷3S）工作狀態。

1.14.2通過開關選擇斷電測試，儀器進入間歇輸出測試狀態，通12秒、斷3秒。

1.14.3 遠程控制斷電測試：儀器在恒電位工作狀態或恒電流工作狀態時，收到遠程控制通斷信號時，儀器自動進入間歇輸出測試狀態，通12秒、斷3秒。遠程受控響應時間小于50ms。

1.14.4在測試期內，輸出電流中斷 3S不報警，從斷轉通狀態時不會出現電流沖擊現象。

1.15 測量功能

1.15.1 儀表采用精度為±0.5％的數字表，，可分別測量輸出電壓、輸出電流、管地(保護)電位，顯示范圍大于額定值的115%。

1.15.2 可監測交流輸入電壓。

1.16 變壓器為安全絕緣型，符合IEC742。

1.17 硅整流器

1.17.1 由硅整流元件組成橋式整流電路，硅整流元件留有三倍額定電流的余量，反相耐壓為1200V，每個硅整流元件都有保護裝置。

1.17.2 銘牌：儀器箱體的明顯位置上，用螺栓固定一永久性金屬銘牌，銘牌內容包括廠名、廠址、產品編號、產品型號、產品名稱、出廠日期、額定輸入值、額定輸出值、運行模式等。

1.17.3 儀器的強電部位有“危險電氣”的中文標簽。

1.18 接地接線柱：帶有螺母的螺栓，可連接35mm²導線。

1.19 防雷保護

1.19.1 儀器的輸入、輸出端裝有防雷擊保護電路，并符合IEC1024和BS6651的規定。

1.19.2 在儀器輸出陽極端、輸出陰極端相對接地端引入幅度為1.5～2.0萬伏，重復周期為1～5S，脈沖寬度為25mS的脈沖波，時間為1min，儀器能正常工作。

1.19.3 陽極線、陰極線之間：限幅電壓為：100～150V；過壓通流容量10KA（8×20μS），漏電流≤20mA。

1.19.4 陽極線、零位線之間：限幅電壓為：100～150V；過壓通流容量10KA（8×20μS）；漏電流≤20mA。

1.19.5 參比、零位線之間：限幅電壓為5V；過壓通流容量54A（10×1000μS）；漏電流小于0.3μA（3V）。

1.19.6 參比輸入抗瞬間干擾： 參比輸入端瞬間承受1000V過電后，儀器仍能正常工作。

1.20 冷卻方式：空冷型，箱體的底部和左右兩側有通風口，通風口處裝有防護網能防飛蟲進入。

1.21 機殼：采用2mm冷軋鋼板制造，殼體采用環氧粉未靜電噴涂，防護等級為IP54，儀器所有的接頭、控制鈕、調節鈕等都采取安全保護措施。

1.22 機柜前后各有一個帶鎖的門，并配有兩把專用鑰匙。

1.23 機柜顏色根據用戶要求而定。

1.24 面板上設有電源總開關和電源指示燈及儀器功能按扭。

1.25 接線柱：儀器背面裝有交流電源輸入、輸出陽極、輸出陰極、零位接陰、參比輸入、遠控通斷接囗、機殼接地等接線柱。儀器的輸入、輸出端及接地接線柱使用銅螺栓或銅接線柱，并配有螺母和墊圈，規格與額定輸出電流值所需的電纜相適應。

1.26 抗沖擊：符合IEC1024標準。

外形尺寸：440mm（寬）×1085mm（高）×470mm（厚）
