前言

船舶液體艙在海洋環境下，金屬結構暴露于海水、高鹽分、高濕、高溫以及干濕交替等環境中，往往要遭到嚴重的腐蝕。在海洋環境中服役的船舶，各種液體艙的腐蝕破壞嚴重影響船舶壽命及安全性，而其中以壓載水艙的腐蝕更為嚴重。壓載艙的服役特點是干濕交替，結構相對復雜，涂層失效快。為了有效控制壓載水艙的腐蝕，通常采用涂層與犧牲陽極陰極保護結合的保護技術。

陰極保護方案設計一般根據保護電位、保護電流計算犧牲陽極的用量，然后根據結構進行均勻布置。犧牲陽極安裝完畢后進行測量評價。這種設計方法已經應用多年，但現場評價時往往釆用取幾點保護電位測試值為依據進行評價，不能全面反映被保護結構的表面情況。如果存在欠保護區域，而又沒有測量到，往往會在欠保護區域發生腐蝕損傷。

為此，本工作針對某船的壓載水艙，釆用通常的設計方法進行印記波愛護設計，然后采用邊界元設計為基礎的BEASY軟件進行保護效果預測，判斷整體是否達到完全保護。

陰極保護的設計

壓載水艙的結構尺寸：底部13200mm*19200mm*2400mm,側面43200mm*2400mm,壓載水艙材料為Q235B,涂層為改性環氧漆涂層，壓載率為50%,保護壽命為10a。

1.1陰極保護電流

按下式計算全浸時所需的陰極保護電流

I=J.S

式中J一陰極保護電流密度，mA/m2?針對表面涂層工況及保護期，取J=15mA/m2

S—被保護面積，m2.約為9000m2。

經計算陰極保護電流為46.68A。

1.2犧牲陽極規格、型號及發生電流

選用Al-Zn-In-Cd鋁合金犧牲陽極，規格為500mm*（105*135）*130mm。每塊陽極凈重為23kg。其發生電流經計算為1690mA/塊。

1.3陽極數量

按下式計算陽極數量：

N=I/It

式中N一陽極數量，塊

I—保護電流，A

It一陽極發生電流，A

經計算需要犧牲陽極80塊，底部犧牲陽極數量為45塊，布置方式為9*5；側面犧牲陽極數量為35塊，布置方式為7*5.

陰極保護的保護效果預測

2.1邊界條件

BESAY軟件準確評價被保護結構物的保護效果需要準確的邊界條件，一般包括犧牲陽極和被保護結構材料的計劃特性、涂層狀態、海水電腦率以及被保護結構的網格劃分方法等。為此采用實驗室模擬測試方案得到邊界條件為：海水的電導率為4S/m,壓載水艙的網格數為1600,犧牲陽極的網格數為321.,犧牲陽極和Q235B鋼的計劃曲線見圖1。

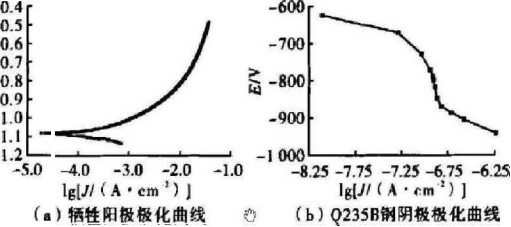

圖1犧牲陽極和Q235B鋼的極化曲線

2.2數值模擬分析

改性環氧漆涂層破損率為2%時，壓載水艙保護效果的模擬結果見圖2。

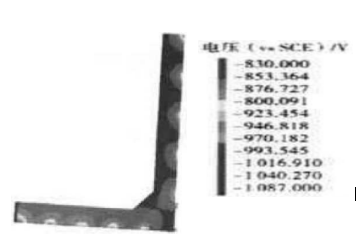

圖2BEASY軟件模擬壓載水艙的保護效果圖

在犧牲陽極周圍如右側所示的顏色梯度代表保護電位范圍，與圖中左側所示顏色一一對應，將圖中左側所示的顏色與右側的標識碼相對照，即可知道壓載水艙各個區域的保護電位，從計算結果可知，壓載水艙的整體保護電位范圍在-827~943mV。從圖可見，釆用這種犧牲陽極的安裝方式，底部地位較負，在-943—900mV,而側壁，未安裝犧牲陽極的一側,電位在-827~-910mVo在交界處，即拐角區域，保護電位相對較正，在-827?-850mV。由此可見，該種陰極保護的薄弱點在交界處和側壁未安裝犧牲陽極的區域。如果印記波愛護失效首先是這些區域首先達到欠保護。

根據印記波愛護準則，被保護鋼結構物極化至-795~-1045mV,可以判斷為腐蝕基本得到抑制。從圖2可知，根據常規設計選用的犧牲陽極對壓載水艙進行陰極保護后，壓載水艙表面電位分布范圍為-827~-943mV,由此可見，釆用BESAY軟件的模擬計算結果證明陰極保護設計后的壓載水艙可以處于完全保護的狀態，證明設計和布置方法可靠。

結論

(1)陰極保護采用鋁合金犧牲陽極，規格為500mm*(115+135)mm*130mm,重量為23kg,數量為80塊，其中底部犧牲陽極數量為45塊，布置方式為7*5.

(2)BESAY軟件采用邊界元技術數值模擬結果表明壓載水艙保護電位處于-827~-943mV之間，達到完全保護。

(3)數值模擬結果證明壓載水艙的陰極保護設計方案基本合理,犧牲陽極的布置方式可行。
