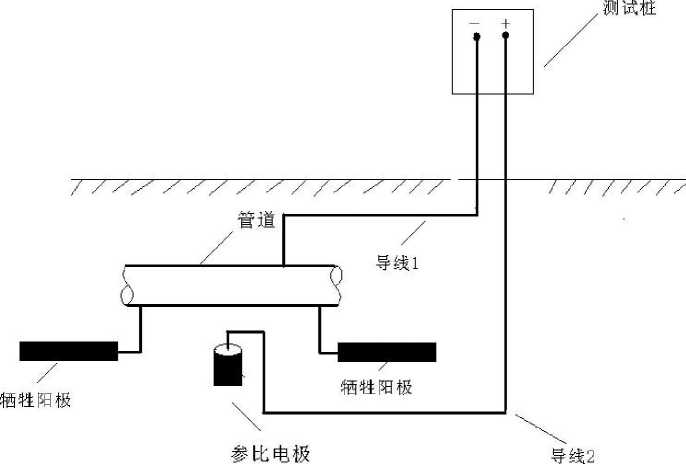

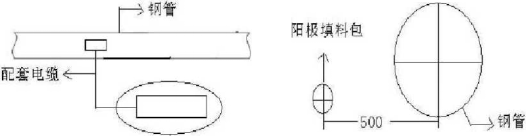

陽極布置圖

陽極的埋設施工

1、陽極數設釆用開槽施工，槽長*寬=1.2m*0.5m,槽深同管底深；

2、陽極裝袋前，要檢査表面是否干凈，若發現有油或漆類物質沾污，一定要清 除干凈；

3、在現場陽極裝袋時，一個布袋裝一包填料（每包25kg）,陽極放在布袋的中 央，周圍被填料包圍，敦實后用麻繩扎好袋口，以備放入挖好的坑中；

4、陽極坑地面要干整，不得有磚瓦石塊等雜物，把裝有填料的陽極包水平放置, 連接陽極的電纜放入槽中，另一端直接焊接在鋼管上（距其它焊口 >200mm）, 焊口處需做好補口防腐處理；

5、填土時，陽極袋表面光用細土覆蓋，然后再填土到坑深一半時，灌水滲透， 在繼續填土，填滿填實；

6、陽極電纜埋設時留有余量，防止壓斷；

7、在管頂表面剝?nèi)?00*100防腐層，打磨干凈，釆用電焊或（鋁熱焊）將焊片 或（電纜）焊在管道表面上；

8、焊接后，焊接處裸露金屬部位要進行防腐處理。

陽極的埋設施工

9、陽極數設釆用開槽施工，槽長*寬=1.2m*0.5m,槽深同管底深；

10、陽極裝袋前，要檢查表面是否干凈，若發現有油或漆類物質沾污，一定 要清除干凈；

11、在現場陽極裝袋時，一個布袋裝一包填料（每包25kg）,陽極放在布袋 的中央，周圍被填料包圍，敦實后用麻繩扎好袋口，以備放入挖好的坑中；

12、陽極坑地面要干整，不得有磚瓦石塊等雜物，把裝有填料的陽極包水平 放置，連接陽極的電纜放入槽中，另一端直接焊接在鋼管上（距其它焊口＞ 200mm）,焊口處需做好補口防腐處理；

13、填土時，陽極袋表面光用細土覆蓋，然后再填土到坑深一半時，灌水滲 透，在繼續填土，填滿填實；

14、陽極電纜埋設時留有余量，防止壓斷；

15、在管頂表面剝?nèi)?00*100防腐層，打磨干凈，釆用電焊或（鋁熱焊）將 焊片或（電纜）焊在管道表面上；

16、焊接后，焊接處裸露金屬部位要進行防腐處理。
